Fibra óptica Comunicación

Fibra óptica desnuda, fibra del solo modo, fibra g657a2

Plus-Mini fibra monomodo insensible a la flexión de diámetro reducido de 200 μm

Solicitud de cotización

Plus-La mini fibra realizó un diámetro exterior de fibra reducido con un excelente rendimiento de flexión gracias a su diseño de fibra insensible a la flexión. GL FIBER® Plus-Mini fibra mantiene el mismo tamaño de la pieza de vidrio que la fibra estándar de 245 μm (el diámetro de la pieza de vidrio desnudo sigue siendo de 125 μm) y tiene el mismo MFD, corte y otros parámetros ópticos que la fibra de 245 μm, como Plus (fibra G.657.A2), y hereda casi todas las ventajas de GL FIBER® más la fibra estándar del diámetro G.657.A2 de los 245μm.


Para obtener una hoja de datos específica, escriba aCorreo electrónico:Ventas@ Gl-fibercable.com,Whatsapp:86 19330899962¡O haga clic aquí!

Fibra óptica desnuda, fibra del solo modo, fibra g657a2

Detalles del producto

Aplicaciones:
  • Dispositivo cónico de polarización
  • Componentes sensibles a la polarización
  • Pigtails de dispositivos de polarización


    • Características:
    • Excelente rendimiento de estrechamiento
    • La birrefringencia relativamente alta
    • Excelentes propiedades de pulido
    • Alta estabilidad y fiabilidad

    Especificaciones

    Fibre type PM 630_125-12/250_C PM 850_125-12/250_C PM 980_125-12/250_C PM 1310_125-13/250_C PM 14xx_125-13/250_C PM 1550_125-13/250_C
    Part No. PM1011-A+ PM1012-A+ PM1015-A+ PM1016-C+ PM1018-A+ PM1017-C+
    Optical properties
    Operating wavelength (nm) 630 850 980 1310 1400 ~ 1490 1550
    Fibre cutoff wavelength (nm) 520 ~ 620 650 ~ 800 800 ~ 970 1100 ~ 1290 1200 ~ 1380 1290 ~ 1520
    Mode field diameter (μm) 4.5±0.5@630nm 5.5±0.5@850nm 6.5±0.5@980nm 9.0±0.5@1310nm 9.8±0.5@1450nm 10.5±0.5@1550nm
    Attenuation (dB/km) ≤15.0 ≤3.0 ≤2.5 ≤0.5 ≤0.5 ≤0.5
    Beat length (mm) ≤3.0 2.5 ~ 4.5 3.0 ~ 5.0 3.5 ~ 6.5 4.0 ~ 7.5 4.5 ~ 8.0
    Polarization crosstalk@ 4m (dB) ≤-25@630nm ≤-25@850nm ≤-25@980nm ≤-30@1310nm ≤-30@14xxnm ≤-30@1550nm
    Polarization crosstalk@ 100 m (dB) ≤-25@630nm ≤-25@850nm ≤-25@980nm ≤-25@1310nm ≤-25@14xxnm ≤-25@1550nm
    Geometrical properties
    Cladding diameter (μm) 124.5±1.0 124.5±1.0 124.5±1.0 124.5±1.0 124.5±1.0 124.5±1.0
    Coating diameter (μm) 245.0±5.0 245.0±5.0 245.0±5.0 245.0±5.0 245.0±5.0 245.0±5.0
    Cladding non-circularity (%) ≤2.0 ≤1.0 ≤1.0 ≤1.0 ≤1.0 ≤1.0
    Core/cladding concentricity error (μm) ≤0.5 ≤0.5 ≤0.5 ≤0.5 ≤0.5 ≤0.5
    Coating material Dual-layer, UV-cured acrylate Dual-layer, UV-cured acrylate Dual-layer, UV-cured acrylate Dual-layer, UV-cured acrylate Dual-layer, UV-cured acrylate Dual-layer, UV-cured acrylate
    Mechanical performance
    Operating temperature range (°C) -45 ~ 85 -45 ~ 85 -45 ~ 85 -45 ~ 85 -45 ~ 85 -45 ~ 85
    Proof test level (kpsi) 100 100 100 100 100 100
    Fibre length (m) Customer-specified Customer-specified Customer-specified Customer-specified Customer-specified Customer-specified

    ¿Cómo se mide el rendimiento de fibra PM?

    Varios parámetros son útiles al especificar o evaluar un sistema de fibra PM:

    Birrefringencia (Δn):Diferencia de índice de refracción efectivo entre los dos modos de polarización principales.
    Beat longitud:La distancia requerida para una acumulación de fase relativa 2π entre los dos modos. La longitud de latido más corta generalmente indica birrefringencia más fuerte en la misma longitud de onda.
    Ratio de extinción de polarización (PER):Una medida de cuánta potencia óptica permanece en la polarización deseada en relación con la polarización ortogonal. Una PER más alta indica una mejor pureza de polarización.
    Polarización crosstalk:La cantidad de potencia no deseada acoplada desde el eje propio lanzado al eje propio ortogonal.
    Alineación del eje:La exactitud rotatoria entre la polarización de la entrada, las hachas de la fibra, el enclave del conector, y la orientación del empalme.


    Estas mediciones específicas de PM son diferentes de las pruebas generales de calificación de cables, como atenuación, pérdida de inserción, análisis OTDR, pruebas de tracción y pruebas ambientales. La descripción general de Hengtong de las pruebas de cables de fibra óptica explica esas categorías de pruebas ópticas y mecánicas más amplias.

    ¿Dónde se usa la fibra de mantenimiento de la polarización?

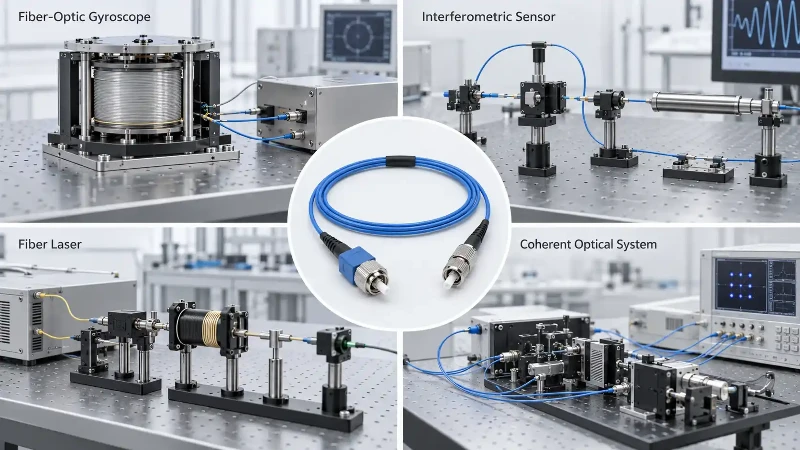

    La fibra PM se utiliza cuando la deriva de polarización no controlada reduciría la precisión de la medición, interferiría con la modulación o desestabilizaría un sistema óptico. Las aplicaciones típicas incluyen giroscopios de fibra óptica, sensores interferométricos, sistemas ópticos coherentes, suministro de láser, láseres de fibra y equipos de prueba sensibles a la polarización.

    En muchos de estos sistemas, la elección de la fibra es sólo una parte del diseño. La trayectoria óptica completa también debe preservar la orientación del eje a través de coletas, conectores, empalmes, acopladores y otros componentes.

    Polarization-Maintaining Fiber
