Cable aéreo de la fibra

GYFTC8Y, cable aéreo de la fibra, figura 8 cable de la fibra, cable no-acorazado de la fibra

Figura aérea 8 cable de fibra óptica no blindado de GYFTC8Y

Solicitud de cotización

GL FIBER supply 1-144 core GYFTC8Y figura al aire libre 8 cable trenzado tubo suelto FRP miembro de fuerza cable de fibra aérea con precio de fábrica, soporte OEM, todos los cables figura 8 suministrados por GL FIBER se cumplen con los estándares IEC 60794-4 、 IEC 60793 、 TIA/EIA 598 A.
GYFTC8Y, cable aéreo de la fibra, figura 8 cable de la fibra, cable no-acorazado de la fibra

Detalles del producto

Aplicaciones:
  • Coletas láser
  • Componentes sensibles a la polarización
  • Coletas de varios dispositivos de mantenimiento de la polarización


    • Características:
    • Excelentes propiedades de pulido
    • Uniformidad geométrica excelente
    • Alta estabilidad y fiabilidad
    • Excelente rendimiento de mantenimiento de la polarización

    Especificación

    Fibre type PM 630_125-12/250 PM 780_125-12/250 PM 850_125-12/250 PM 980_125-12/250 PM 980_125-12/400
    Part No. PM1011-A PM1013-A PM1012-A PM1015-A PM1025-A
    Optical properties
    Operating wavelength (nm) 630 780 850 980 980
    Fibre cutoff wavelength (nm) 520 ~ 620 600 ~ 750 650 ~ 800 800 ~ 970 800 ~ 970
    Mode field diameter (μm) 4.5±0.5@630nm 5.0±0.5@780nm 5.5±0.5@850nm 6.5±0.5@980nm 6.5±0.5@980nm
    Attenuation (dB/km) ≤15.0 ≤ 4.0 ≤ 3.0 ≤2.5 ≤2.5
    Beat length (mm) ≤2.0 ≤ 3.0 ≤ 3.0 ≤3.0 ≤3.0
    Typical crosstalk at 100m (dB) ≤-30@630nm ≤-30@780nm ≤-30@850nm ≤-30@980nm ≤-30@980nm
    Geometrical properties
    Cladding diameter (μm) 124.5±1.0 124.5±1.0 124.5±1.0 124.5±1.0 124.5±1.0
    Coating diameter (μm) 245.0±5.0 245.0±5.0 245.0±5.0 245.0±5.0 400.0±15.0
    Cladding non-circularity (%) ≤1.0 ≤ 1.0 ≤ 1.0 ≤1.0 ≤1.0
    Core/cladding concentricity error (μm) ≤0.5 ≤ 0.5 ≤ 0.5 ≤0.5 ≤0.5
    Structure of coating Dual-layer, UV-cured acrylate Dual-layer, UV-cured acrylate Dual-layer, UV-cured acrylate Dual-layer, UV-cured acrylate Dual-layer, UV-cured acrylate
    Mechanical performance
    Operating temperature range (°C) -45 ~ 85 -45 ~ 85 -45 ~ 85 -45 ~ 85 -45 ~ 85
    Proof test level (kpsi) 100 100 100 100 100
    Fibre length (m) Customer-specified Customer-specified Customer-specified Customer-specified Customer-specified



    Specification 2

    Fibre type PM 1310_125-13/250 PM 1310_125-13/400 PM 14xx_125-13/250 PM 1550_125-13/250 PM 1550_125-13/400
    Part No. PM1016-C PM1026-C PM1018-A PM1017-C PM1027-C
    Optical properties
    Operating wavelength (nm) 1310 1310 1400-1490 1550 1550
    Fibre cutoff wavelength (nm) 1100 ~ 1290 1100 ~ 1290 1200-1380 1290-1520 1290-1520
    Mode field diameter (μm) 9.0±0.5@1310nm 9.0±0.5@1310nm 9.8±0.5@1450nm 10.5±0.5@1550nm 10.5±0.5@1550nm
    Attenuation (dB/km) ≤0.5 ≤0.5 ≤0.5 ≤0.5 ≤0.5
    Beat length (mm) ≤4.0 ≤4.0 ≤4.5 ≤5.0 ≤5.0
    Typical crosstalk at 4m (dB) ≤-40@1310nm ≤-40@1310nm ≤-40@14xxnm ≤-40@1550nm ≤-40@1550nm
    Typical crosstalk at 100m (dB) ≤-30@1310nm ≤-30@1310nm ≤-30@14xxnm ≤-30@1550nm ≤-30@1550nm
    Geometrical properties
    Cladding diameter (μm) 124.5±1.0 124.5±1.0 124.5±1.0 124.5±1.0 124.5±1.0
    Coating diameter (μm) 245.0±5.0 400.0±15.0 245.0±5.0 245.0±5.0 400.0±15.0
    Cladding non-circularity (%) ≤1.0 ≤1.0 ≤1.0 ≤1.0 ≤1.0
    Core/cladding concentricity error (μm) ≤0.5 ≤0.5 ≤0.5 ≤0.5 ≤0.5
    Structure of coating Dual-layer, UV-cured acrylate Dual-layer, UV-cured acrylate Dual-layer, UV-cured acrylate Dual-layer, UV-cured acrylate Dual-layer, UV-cured acrylate
    Mechanical performance
    Operating temperature range (°C) -45 ~ 85 -45 ~ 85 -45 ~ 85 -45 ~ 85 -45 ~ 85
    Proof test level (kpsi) 100 100 100 100 100
    Fibre length (m) Customer-specified Customer-specified Customer-specified Customer-specified Customer-specified

    ¿Cómo se mide el rendimiento de fibra PM?

    Varios parámetros son útiles al especificar o evaluar un sistema de fibra PM:

    Birrefringencia (Δn):Diferencia de índice de refracción efectivo entre los dos modos de polarización principales.
    Beat longitud:La distancia requerida para una acumulación de fase relativa 2π entre los dos modos. La longitud de latido más corta generalmente indica birrefringencia más fuerte en la misma longitud de onda.
    Ratio de extinción de polarización (PER):Una medida de cuánta potencia óptica permanece en la polarización deseada en relación con la polarización ortogonal. Una PER más alta indica una mejor pureza de polarización.
    Polarización crosstalk:La cantidad de potencia no deseada acoplada desde el eje propio lanzado al eje propio ortogonal.

    Alineación del eje:La exactitud rotatoria entre la polarización de la entrada, las hachas de la fibra, el enclave del conector, y la orientación del empalme.


    Estas mediciones específicas de PM son diferentes de las pruebas generales de calificación de cables, como atenuación, pérdida de inserción, análisis OTDR, pruebas de tracción y pruebas ambientales. La descripción general de Hengtong de las pruebas de cables de fibra óptica explica esas categorías de pruebas ópticas y mecánicas más amplias.

    ¿Dónde se usa la fibra de mantenimiento de la polarización?

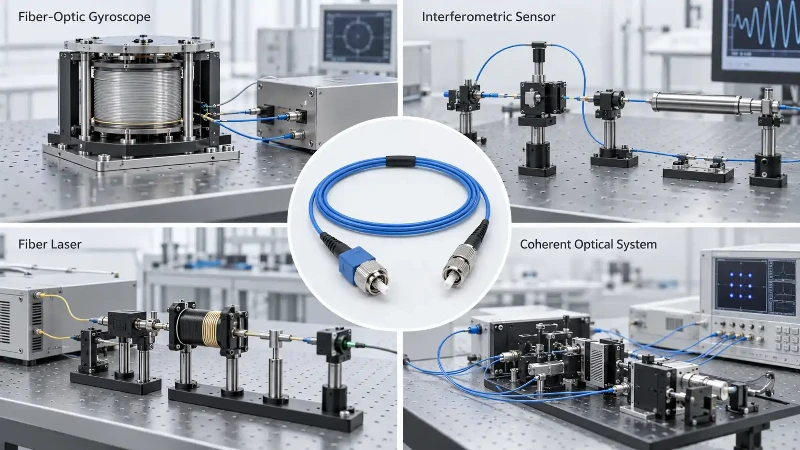

    La fibra PM se utiliza cuando la deriva de polarización no controlada reduciría la precisión de la medición, interferiría con la modulación o desestabilizaría un sistema óptico. Las aplicaciones típicas incluyen giroscopios de fibra óptica, sensores interferométricos, sistemas ópticos coherentes, suministro de láser, láseres de fibra y equipos de prueba sensibles a la polarización.

    En muchos de estos sistemas, la elección de la fibra es sólo una parte del diseño. La trayectoria óptica completa también debe preservar la orientación del eje a través de coletas, conectores, empalmes, acopladores y otros componentes.

    Polarization-Maintaining Fiber
