Cable híbrido de fibra óptica

Cable flojo trenzado óptico y eléctrico híbrido del tubo de GDTS
Solicitud de cotización

GDTS: las fibras monomodo/multimodo se alojan en tubos sueltos hechos de plástico de alto módulo y llenos de compuesto de llenado de tubos. En el centro del cable hay un miembro metálico de resistencia. Los tubos y alambres de cobre (de las especificaciones requeridas) están trenzados alrededor del miembro de refuerzo central para formar un núcleo de cable. El núcleo está lleno de compuesto de relleno de cable y blindado con cinta de acero corrugado. A continuación, se extruye una vaina de PE.

Detalles del producto

Aplicaciones:

Pigtail a chip de niebla LiNbO3 (IOC)

Componentes sensibles a la polarización

Ventaja del producto:

Excelente propertie de pulido
Uniformidad geométrica excelente
Alta estabilidad y fiabilidad

Especificación

Fibre type	PM 1310_125-16/250_Y	PM 1310_80-16/165_Y	PM 1310_60-16/100_Y	PM 1550_125-18/250_Y	PM 1550_80-18/165_Y	PM 1550_60-18/100_Y
Part No.	PM1016-E	PM1016-F	PM1016-J	PM1017-E	PM1017-F	PM1017-J
Optical properties
Operating wavelength (nm)	1310	1310	1310	1550	1550	1550
Fibre cutoff wavelength (nm)	1100~1290	1100~1290	1100~1290	1290~1520	1290~1520	1290~1520
Mode field diameter (μm)	6.0±0.5@1310nm	6.0±0.5@1310nm	6.0±0.5@1310nm	6.5±0.5@1550nm	6.5±0.5@1550nm	6.5±0.5@1550nm
Attenuation (dB/km)	≤0.6	≤0.6	≤0.6	≤0.6	≤1.0	≤0.5
Beat length (mm)	2.0~4.0	2.0~4.0	2.5~4.5	2.0~5.0	2.0~5.0	2.5~5.0
Polarization crosstalk@4m (dB)	≤-30@1310nm	≤-30@1310nm	-	≤-30@1550nm	≤-30@1550nm	-
Polarization crosstalk@100m (dB)	≤-30@1310nm	≤-30@1310nm	≤-25@1310nm	≤-30@1550nm	≤-30@1550nm	≤-25@1550nm
Geometrical properties
Cladding diameter (μm)	125.0±1.0	80.0±1.0	60.0±1.0	125.0±1.0	80.0±1.0	60.0±1.0
Coating diameter (μm)	245.0±5.0	165.0±5.0	103.0±2.0	245.0±5.0	165.0±5.0	103.0±2.0
Cladding non-circularity (%)	≤1.0	≤1.0	≤1.0	≤1.0	≤1.0	≤1.0
Core/cladding concentricity error (μm)	≤0.5	≤0.5	≤0.5	≤0.5	≤0.5	≤0.5
Coating material	Dual-layer, UV-cured acrylate	Dual-layer, UV-cured acrylate	Dual-layer, UV-cured acrylate	Dual-layer, UV-cured acrylate	Dual-layer, UV-cured acrylate	Dual-layer, UV-cured acrylate
Mechanical performance
Operating temperature range (°C)	-45~85	-45~85	-55~95	-45~85	-45~85	-55~95
Proof test level (kpsi)	100	100	100	100	100	100
Fibre length (m)	Customer-specified	Customer-specified	Customer-specified	Customer-specified	Customer-specified	Customer-specified

¿Cómo se mide el rendimiento de fibra PM?

Varios parámetros son útiles al especificar o evaluar un sistema de fibra PM:

Birrefringencia (Δn):Diferencia de índice de refracción efectivo entre los dos modos de polarización principales.
Beat longitud:La distancia requerida para una acumulación de fase relativa 2π entre los dos modos. La longitud de latido más corta generalmente indica birrefringencia más fuerte en la misma longitud de onda.
Ratio de extinción de polarización (PER):Una medida de cuánta potencia óptica permanece en la polarización deseada en relación con la polarización ortogonal. Una PER más alta indica una mejor pureza de polarización.
Polarización crosstalk:La cantidad de potencia no deseada acoplada desde el eje propio lanzado al eje propio ortogonal.

Alineación del eje:La exactitud rotatoria entre la polarización de la entrada, las hachas de la fibra, el enclave del conector, y la orientación del empalme.

Estas mediciones específicas de PM son diferentes de las pruebas generales de calificación de cables, como atenuación, pérdida de inserción, análisis OTDR, pruebas de tracción y pruebas ambientales. La descripción general de Hengtong de las pruebas de cables de fibra óptica explica esas categorías de pruebas ópticas y mecánicas más amplias.

¿Dónde se usa la fibra de mantenimiento de la polarización?

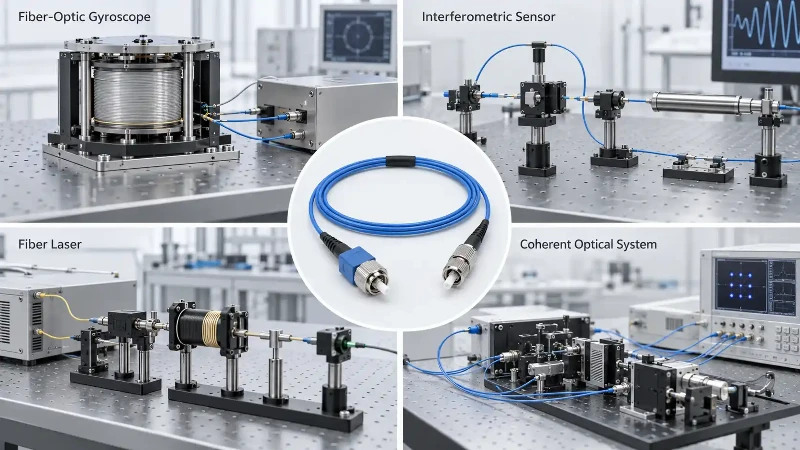

La fibra PM se utiliza cuando la deriva de polarización no controlada reduciría la precisión de la medición, interferiría con la modulación o desestabilizaría un sistema óptico. Las aplicaciones típicas incluyen giroscopios de fibra óptica, sensores interferométricos, sistemas ópticos coherentes, suministro de láser, láseres de fibra y equipos de prueba sensibles a la polarización.

En muchos de estos sistemas, la elección de la fibra es sólo una parte del diseño. La trayectoria óptica completa también debe preservar la orientación del eje a través de coletas, conectores, empalmes, acopladores y otros componentes.

Polarization-Maintaining Fiber
